Imo Thermisch Stralend Vlam Uitgespreid Meetapparaat ISO5658 ASTM 1317

IMO Thermal Radiant Flame Spread Tester ISO5658 ASTM 1317

Inleiding:

SFT IMO Thermal Radiant Flame Spread Testerwordt gebruikt voor de verbrandingskenmerken van bouwmaterialen, materialen voor hogesnelheidstreinen en scheepsmaterialen.

SFT IMO Thermal Radiant Flame Spread Testermeet de snelheid van de vlamverspreiding, de ontstekingswarmte en de totale warmteafgifte in verhouding tot de afstand en de CEF (critische warmtestralingstroom).

Deze testmethode wordt gebruikt voor de beoordeling van de verbrandingskenmerken van verticaal geïnstalleerde testvoorwerpen overeenkomstig ISO 5658-2 en IMO Res.653.

Het proefobject wordt blootgesteld aan het geschikte warmteafvoergebied dat wordt bepaald door het gasverbrandingstype van de koelplaat, en wanneer de verbranding optreedt,de signaalwaarde wordt gemeten in mV met behulp van een gekalibreerd thermocouple.

Bovendien wordt de ontstekingstijd en de vlamverbrandingstijd van het testobject geregistreerd op basis van de afstand van het testobject, en wordt ook de vlamverspreiding geregistreerd.
Andere testpunten zijn ontstekingswarmte (MJ/m2), warmte bij continue verbranding (MJ/m2), kritieke warmtestralingstroom (kW/m2), gemiddelde warmte bij continue verbranding en totale warmteafvoer (kW).

Parameters:

Kenmerken:

1.SFT IMO Thermal Radiant Flame Spread Testerbestaat uit vier hoofdonderdelen: een set stralingsplaathouders en een set monsterhouders.en de pilootbrander vormen de vereiste structuur;
2Het stralingspaneel biedt een stralingsoppervlak met een afmeting van ongeveer 480 mm x 280 mm en een draadnet wordt voor het stralingsoppervlak aangebracht om de straling te verhogen.
3. Gebruik een blazer om de luchtbron voor het stralingspaneel te voorzien en gebruik een frequentieomzetter om het aan te passen;
4. Gebruik een propaan massa stroomregelaar om de gasbron aan te passen, samen te werken met de Venturi-mixer om te mengen met lucht en de verbrandingsgasbron te leveren die door het stralingspaneel wordt vereist;
5. Het leverde een kalibratieplaat met meerdere gaten en een schuifbare warmte-stroommeter, die kan detecteren of de warmtestraling aan de standaardvereisten voldoet;
6. watergekoelde warmte stralingsstroom sensor wordt gebruikt om de warmte stralingsstroom curve van stralingspanelen te meten;
7. draagbare circulatie-inrichting voor het koelen van water, die de oppervlaktewarmte van de warmte-stroommeter kan wegnemen;
8De keramische buisbrander kan met een open vlam rechtstreeks op het oppervlak van het proefproefsel werken.
9. Het gebruik van de rotorstroommeterregelmethode, die de keramische buisbrander kan voorzien van gemengd verbrandingsgas;
10De massa-stroomregelaar kan gemakkelijk de warmte van methaan meten door de kritische warmte-stroom te meten;
11Volgens de IMO-testnormen kunnen thermocouple-apparaten worden voorzien om gerelateerde parameters te meten, zoals de warmteafgifte.
12De methaankalibratiebranders en de methaanmassa-stroomregulators kunnen 1 kW en 3 kW vlamtemperatuur leveren.
13. Tijdens de test kan de camera de meetstatus in het programma observeren en opslaan;
14. De testapparatuur voor de test van de eigenschappen van de vlamverspreiding is uitgerust met een in de hoek verstelbare waarnemingsspiegel, de snelheid van de vlamverspreiding kan tijdens de test worden waargenomen door de glazen spiegel en de steekproefraak,en kan automatisch worden geregistreerd door de voetschakelaar;
15. Computer en standaard testsoftware worden gebruikt om het testproces te controleren

Referentienormen:

ISO 5658-2: Reactie op brandtests Verspreiding van vlammen - Deel 2 Laterale verspreiding op bouwproducten in verticale configuratie;

Resolutie A. 653 ((16) van de IMO: Aanbeveling betreffende de procedures voor brandproeven van ontvlambare materialen voor schot, plafond en dek;

ASTM E1317: Standaard testmethode voor ontvlambaarheid van oppervlakteafwerkingen voor zeevaartuigen;

ASTM E1321:Standaardtestmethode voor het bepalen van materiaalontstekings- en vlamverspreidingseigenschappen;

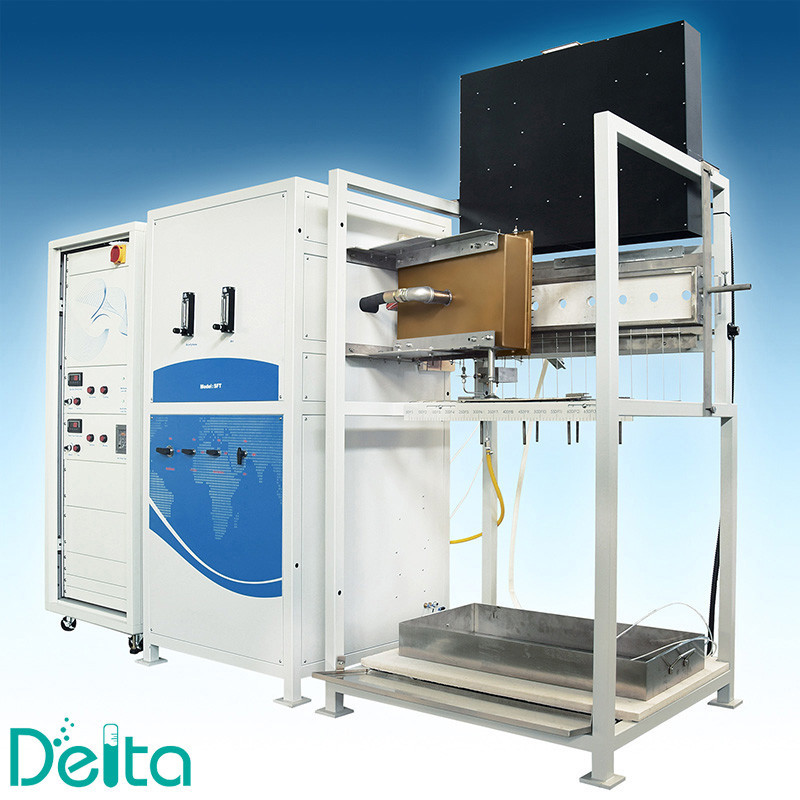

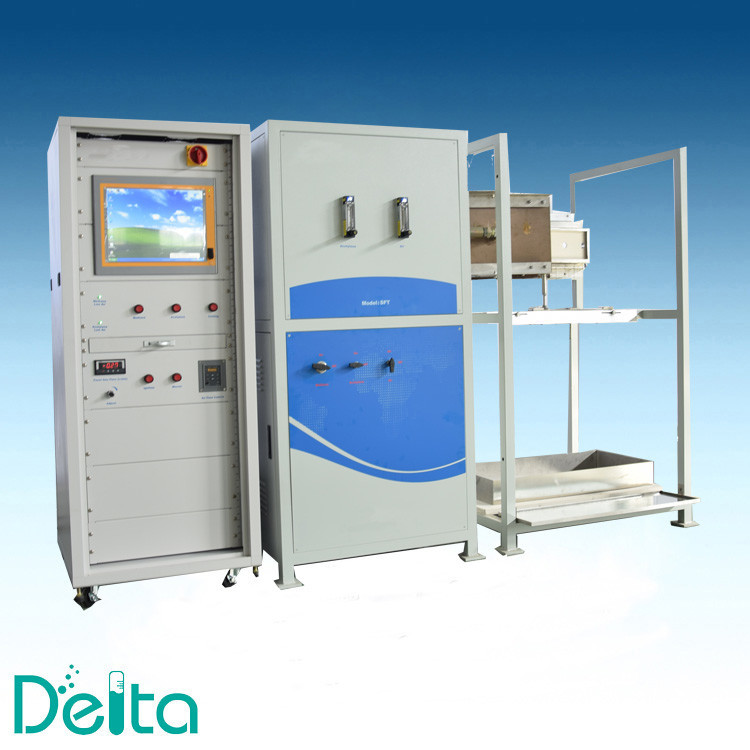

SFT IMO Thermal Radiant Flame Spread Tester maatregelenEchte foto's:
