TDT Automatische multifunctionele transformator 10kV Tan Delta Tester

Inleiding:

• TDT-transformator 10kV Tan Delta Testeris een zeer nauwkeurig instrument, dat kan worden toegepast voor het meten van elektrische verlies tangent en capaciteit van alle soorten hoogspanningsapparatuur in elektriciteitscentrales, substations, laboratorium, enz..
• TDT-transformator 10kV Tan Delta Testeris samengesteld uit een testbrug met dielectrische verliezen, een variabele frequentievoeding, een step-up-transformer en een SF6-standaardcapacitor met hoge stabiliteit; het is een geïntegreerde structuur;
• TDT-transformator 10kV Tan Delta Testerkan ook een hoogspanningsbron leveren voor het testen.
• De frequentie kan worden gewijzigd naar 50 Hz, 47.5 Hz52.5 Hz, 45 Hz55 Hz, 60 Hz, 57.5 Hz62.5 Hz, 55 Hz65 Hz; het kan dus interferentie van de frequentie van het vermogen vermijden;

Kenmerken:

Groot LCD-scherm

Uitgerust met een high-end full touch lcd-scherm, super touch interface, elk proces is zeer duidelijk, de operator hoeft geen extra professionele opleiding kan worden gebruikt.Het is een ideale intelligente apparatuur voor het meten van dielectrische verliezen.

Massaopslaggegevens

Het instrument is uitgerust met een kalenderchip en een groot capaciteitsgeheugen, de testresultaten kunnen worden opgeslagen, u kunt de resultaten op elk gewenst moment bekijken en kunnen worden afgedrukt.

Meerdere testmodi

Het apparaat is voorzien van een hoge druk, een hoge spanning, standaard, positieve verbindingsmethode en een omgekeerde verbindingsmethode, een zelfopwekkingsmethode en andere methoden als optioneel;hoogspanning bij standaard hoge spanningsomstandigheden (meer dan 10 kV) dielectriciteitsverlies.

CVT-teststap op zijn plaats

Het instrument kan ook het volledig afgesloten CVT (condensatorspanningstransformer) C1, C2 dielectrisch verlies en capaciteit testen om de gelijktijdige test van C1, C2 te bereiken.Het instrument kan ook de CVT verhouding en spanningshoek verschil testen.

Do de CVT voor hoogspanningsmeting niet te ontmantelen

Het instrument kan het dielectrische verlies en de capaciteit van CVT nauwkeurig meten zonder de CVT-hoogspanningsleiding te ontmantelen.

CVT-reverse-shield-methode voor het meten van C0

Het instrument kan worden gebruikt om het dielectrische verlies en de capaciteitswaarde van C0 aan de bovenkant van de CVT te meten.

Signal voor de snelle bemonstering

De omvormer en het bemonsteringscircuit van het instrument worden allemaal digitaal bestuurd en de uitgangsspanning is continu aanpasbaar.

Beveiliging met meerdere beschermingssystemen

Het instrument heeft vele beschermingsmaatregelen, zoals schommelingen van de ingangsspanning, uitgangskortsluiting, overspanning, overstroom en temperatuur.Het instrument heeft ook de aardingsdetectiefunctie om ervoor te zorgen dat geen aardingsapparatuur mag worden verhoogd.

Parameters:

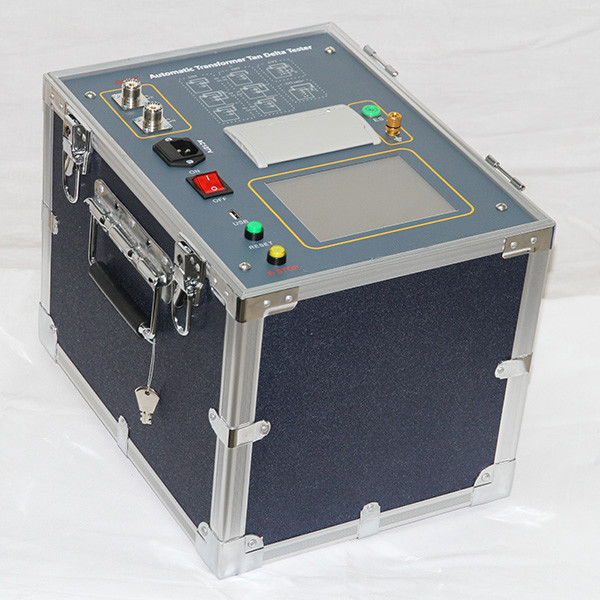

Echt beeld:
