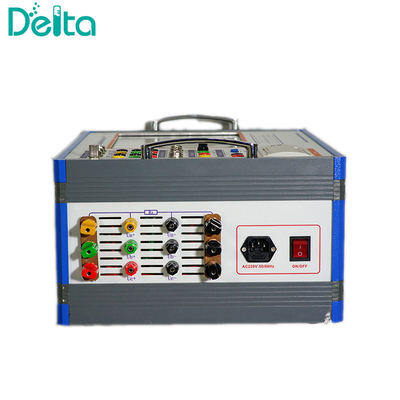

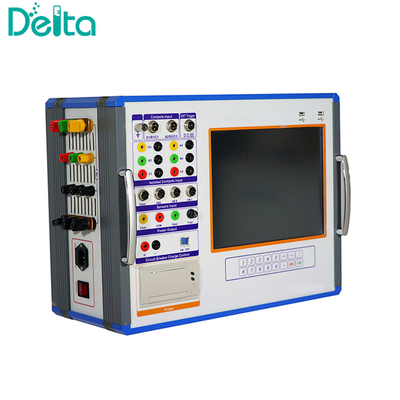

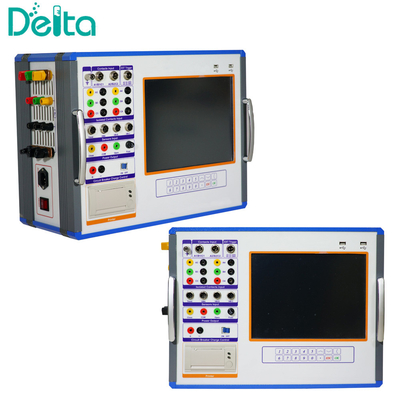

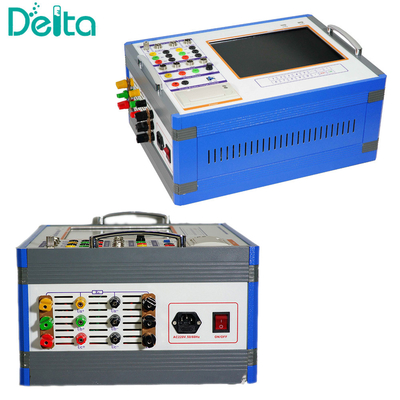

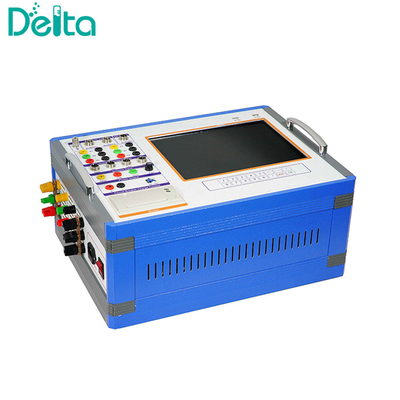

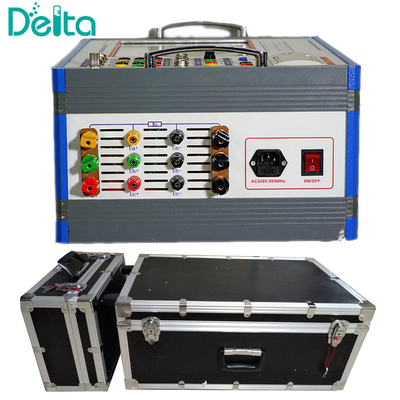

CBA-III High Voltage Switchgear Tester

Inleiding:

• CBA-III High Voltage Switchgear Tester wordt gebruikt voor het testen, analyseren en beoordelen van stroomsysteemcircuitsluiters,mechanische kenmerken van belastingschakelaars en geïsoleerde schakelaars en andere wisselspanningsschakelaars, contactweerstand, boogcontacten en trillingskenmerken enz.

• De functies van hetover alle testpunten van hoogspanningsonderbrekingen.

Functies:

• Meting van de sluitingstijd, de openingstijd, de tijdsverspreiding tussen polen, de tijdsverspreiding tussen eenheden van één paal, stuiters enz.

• Meting van de sluitsnelheid, de openingssnelheid en de gemiddelde snelheid.

• Meting van de afstand tussen open contacten, oververplaatsing, overschrijding en totale verplaatsing.

• Meting van de tijdscurve van de sluitingstroom van de spoel, de tijdscurve van de openingsstroom van de spoel en de maximale spoelstroom

• Testrijtijdcurve, snelheidstijdcurve en versnellingstijdcurve

• Meting van de waarde van de weerstand vóór het inbrengen en van de ionentijd vóór het inbrengen.

• Testcontactweerstand

• Meting van de dynamische weerstandstijdcurve en -lengte voor boogcontacten

• Vibratietest, met inbegrip van het verkrijgen, beheren en automatisch matchen van trillingsvingerafdrukken.

• Test van de verificatie van de CO-t1-CO,O-t-CO-t1-CO,CO-klasse van de bedrijfsvolgorde.

• Tekenen van enveloppen voor de referentiereiscurve en vergelijken van de reiscurve met enveloppen

• Automatische vergelijking van de mechanische loopcurve met de opgeslagen loopcurve

• Meting van de CO-tijd (open-sluittijd) en de OC-tijd (open-sluittijd)

• Grafietcontact sluittijd, openingstijd, meting van dynamische weerstandscurve

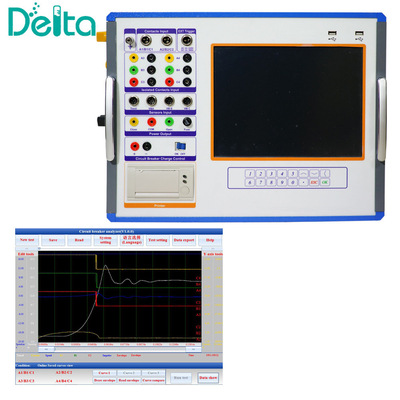

• Zoom, editors, statistieken en analyses voor meetcurven.

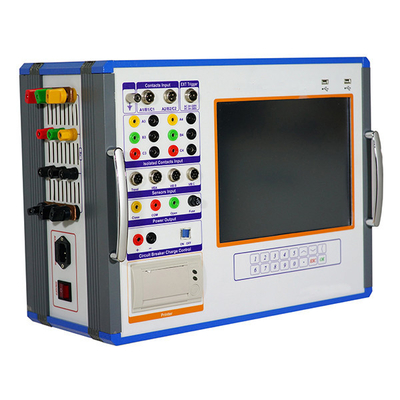

• 12.1-inch touchscreen voor besturing en gegevensinvoer

• Ingebouwde microprinter voor het afdrukken van testresultaten.

• Automatisch WORD-formaat testrapport genereren (alle rapporten en gegevens kunnen via Flash disk worden geëxporteerd).

Parameters:
