60 kV tot 300 kV gelijkstroom hoogspanningsgenerator -- Model: ZGF

Inleiding:

• ZGF DC High Voltage Generator is een belangrijke uitrusting voor gelijkstroomspanningstest en lekstroomtest van HV-elektrische apparatuur, kabels,overspanningsbeheersers in de elektrische industrie en in de energievoorziening;

• ZGF DC hoogspanningsgeneratoris ontwikkeld op basis van de kalibratie door het Nationale HV-metingstation, en voldoet aan de standaard "Generatievereiste van draagbare gelijkstroom-HV-generator"ZGF24003-90);

• De nieuwe technologie, nieuw materiaal en optimaal geselecteerde componenten worden toegepast. Het heeft de voordelen van hoog vermogen, klein volume, licht gewicht, goede prestaties en hoge stabiliteit;

Kenmerken:

• Hoge betrouwbaarheid: hoogfrequente spanning multi-doubler rechtgever, eenvoudig circuit, hoge overbelasting capaciteit, zeldzame storing, zonder onderhoud.

• Klein volume: één persoon kan de grootste DC HV-generator (200kV/2mA) dragen.Het bereikt het meest geavanceerde niveau ter wereld..

• Perfecte afdichting door metalen behuizing, hoge mechanische sterkte.

• Veilig, gemakkelijk te bedienen, metalen behuizing geaard, ingebouwde HV-terminals.

• Er is geen hoge spanning en lage spanning verbinden buiten, gemakkelijke verbinding.

• Een goede auto-beschermingsfunctie. Het kan niet worden ingeschakeld als de HV-uitgangsknop niet op nulpositie is. De werking is eenvoudig. Het schakelt automatisch uit bij overspanning en overstroom.Er zit een dam pong weerstand in..Het is niet nodig om de dempingsweerstand buiten aan te sluiten.

• Uitstekende nauwkeurigheid: de lekstroom aan de HV-zijde wordt gemeten met een digitale meternauwkeurigheid van 1 uA, geen bereikschakelaar vereist,ontlading weerstaan stroom meetfunctie is beschikbaar aan lage spanning kant, Het gebruikt een precieze weerstand met een goede stabiliteit om hoge spanning te meten.

Parameters:

• Vermogen: AC220V+10%, 50Hz+1%;

• De uitgangsspanningsindicator heeft een nauwkeurigheid van < 1%.

• De indicator van de uitgangsstroom is nauwkeurig: < 1%;

• Ripple bevat factor: < 0,5%;

• 0.75 maal de nauwkeurigheid van de uitgangsspanningsindicator: < 1%, kan worden vergrendeld;

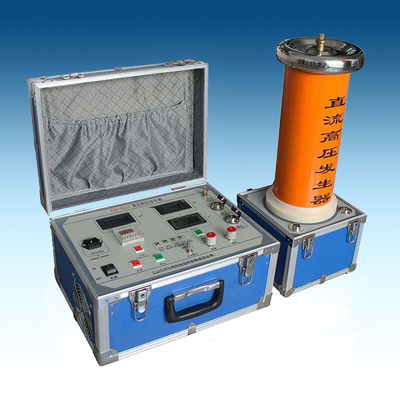

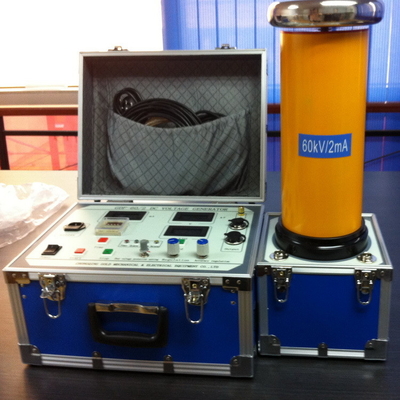

Echt beeld:
