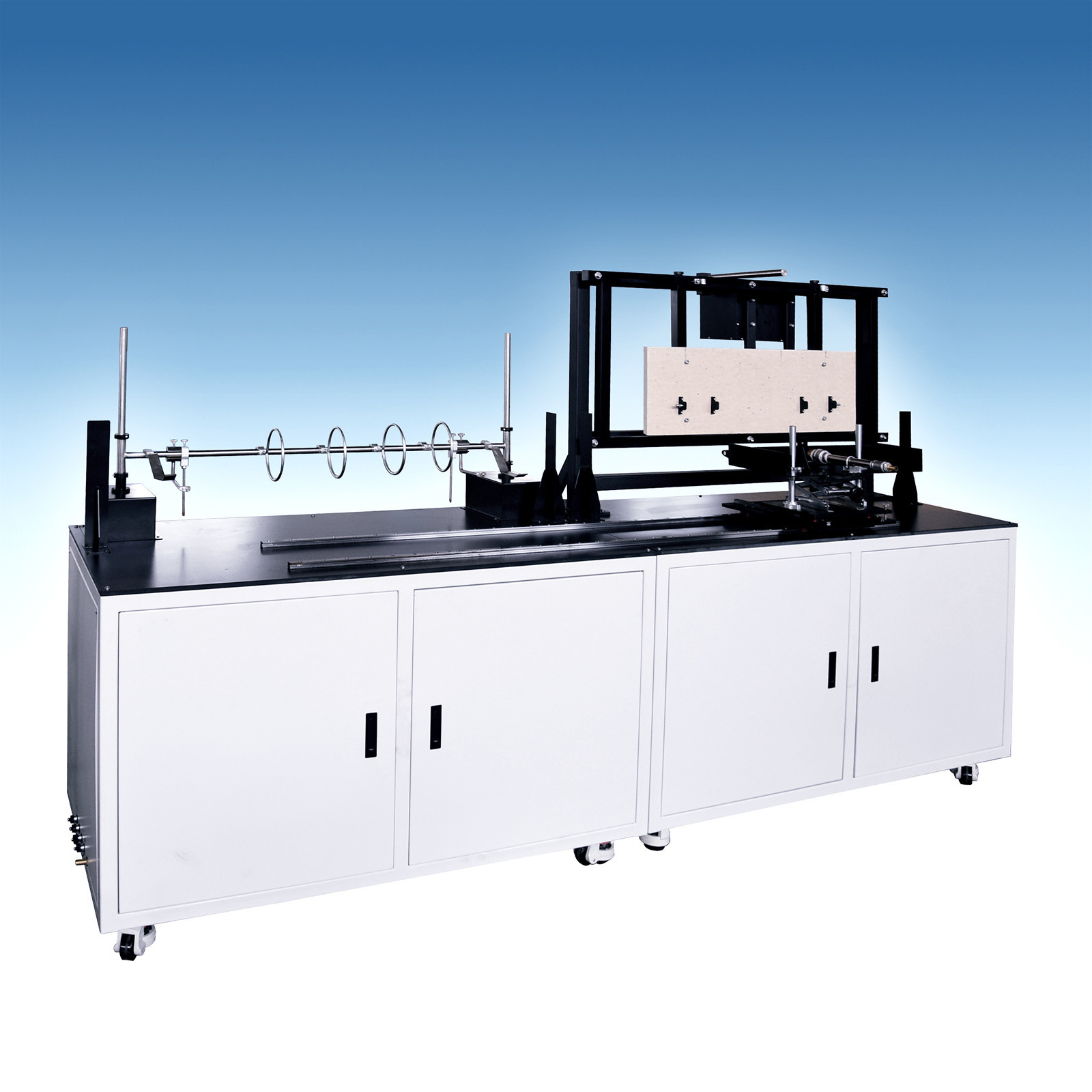

IEC 60331 Apparatuur voor het testen van de brandwerendheid van elektrische kabels -- Model CFRT

Inleiding:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C- Wat is er?

Referentienormen:

• IEC 60331 Beproeving van elektrische kabels onder fir-omstandigheden Circuitintegrity;
• IEC 60331 Deel 11 Alleen branden bij een vlamtemperatuur van ten minste 750 ̊C;
• IEC 60331 Deel 21 Kabels met een nominale spanning tot en met 0,6/1 kV;
• IEC 60331 Deel 12 Vuur met schok bij een vlamtemperatuur van ten minste 830 ̊C;
• IEC 60331 Deel 31 Vuur met schokkabels met een nominale spanning tot en met 0,6/1 kV;

Specificaties:

Kenmerken:

• Warmtebron: AGF-propangasbrander met lint
• Geconstrueerd met 3 rijen dwarsgaten, Gemiddelde voorbreedte van de brander: 15 mm, Gatendiameter: 1.32 mm, Afstand tussen het midden: 3.2 mm.
• Een gepolijste gatrij in het proefgat voor vlambehoud in beide gezichten van de brandplaat.
• Twee thermoparen zijn horizontaal geïnstalleerd, 45 mm van elkaar verwijderd, links en rechts van de middenlijn van de brander, om de temperatuur te controleren.
• massa-stroomregulators voor de regulering van de gas- en luchtstroom, met een nauwkeurigheid van ten minste 1,5%.
• De software kan de calibratietemperatuur van de brander, de propaan- en luchtstroom, enz. weergeven.
• De stroom wordt geleverd door een driefasige stertransformator met voldoende capaciteit om de vereiste testspanning te handhaven wanneer de integriteit van het circuit niet kan worden gehandhaafd.
• Indicator van de verbinding van de geleider (LED-indicator) om stroom te vormen.
• De spanningswaarde wordt automatisch ingesteld door software en door een paneelcontroller aangepast.
• Digitale weergave van de stroom- en spanningsgegevens, nauwkeurigheid van stroom 0,001A.
• Stroombescherming met behulp van een zekering met 2A.
• De realtime meetgegevens van alle stroom en spanning worden door de computer verzameld en de curves van stroom en spanning worden gegenereerd.
• Wanneer de integriteit van het circuit niet kan worden gehandhaafd, wordt de overeenkomstige indicatorlamp uitgeschakeld, de computer bepaalt automatisch de toestand en registreert de tijd,en de geluids- en lichtwaarschuwing uitzendt.
