Eén brandbaar voorwerp...Model: SBI

Inleiding:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• Het monster wordt gemonteerd op een trolley die in een frame onder een uitlaatsysteem is geplaatst.De warmte- en rookvrijstellingspercentages worden instrumentaal gemeten en de fysische kenmerken worden door observatie beoordeeld..

Normen:

• EN 13501;

• EN 13823;

Toepassingsgebied:

• Bouwmaterialen;

• andere;

Kenmerken:

• Het enkel brandend voorwerp (SBI) bestaat uit een trolley, een vast frame, een gasopvangkap, een collector, een uitlaatpijp van het type J, een centrifugeventilator, een windsnelheidsregelaar,het volledige meetgedeelte, gasanalysecabinet, gegevensverzamelingssysteem;

• De trolley kan worden gemonteerd met twee verticale monsters. De onderkant van de verticale hoek is een zandbakbrander.en het vlamdetectiesysteem is uitgerust met een vlambestrijdingsinrichting;

• Het vaste frame draagt de gasopvangkap, is voorzien van een hulpbrander en is uitgerust met een vlamdetectie-systeem als uitbrandbescherming;

• een gascollector van roestvrij staal, aan de bovenkant van het vaste frame, gebruikt voor het opvangen van verbrandingsgassen;

• Roestvrijstalen J-type rookluchtauto's, met een binnendiameter van (315 + 5) mm en een hoge temperatuurbestendige minerale katoenisolatie van 50 mm;

• Het rookontlaatsysteem moet continu rook uitstoten met een snelheid van 0,50 m3/s-0,65 m3/s en moet worden geregeld door frequentieomrekening.

• een massa-stroomregelaar met een meetbereik van 0 g/s-2,5 g/s, met een leesnauwkeurigheid van ten minste 1,5%;

• De gastoevoer kan automatisch worden gecontroleerd tot een doorstroming van 647 mg/s en 2000 mg/s, het gasregelsysteem kan garanderen dat de snelheid van de gastoevoer in het proces van testveranderingen niet meer mag bedragen dan 5 mg/s,om de warmteafgifte van 30.7 + 2 kW;

• Het rookgasmonstersysteem bestaat uit een asfilter, een koudeval, twee droogkolommen, een bemonsteringspomp en een peristaltische pomp, zodat het monstergas effectief schoon en droog wordt gemaakt;

• Paramagnetische zuurstofanalysator, meetbereik 0-25%, meting van de zuurstofconcentratie in het gas, concentratiebereik 0-25%, T90<12 seconden; niet-dispergente infrarood CO2-analysator: CO2:0 ~ 10%;

• Een pijpleiding met een lengte van 2155 mm, uitgerust met een druksonde, drie thermoparen, een gasmonstersonde en een witlichtsysteem;

• twee-richtingssonde met een bereik van ten minste (0-100) Pa en een aangesloten inlaatdruksensor met een nauwkeurigheid van 2 Pa. De reactietijd van de druksensor met een uitgang van 90% bedraagt ten hoogste 1 s;

• Het verlichtingssysteem is gloeilamp, met een kleurtemperatuur van (2900 + 100) K, en de flexibele verbinding is aan de zijkant van de uitlaatinstallatie geïnstalleerd;

• met een sterkte van niet meer dan 10 W;

• De lucht wordt in de zijbuis ingevoerd om de schoonheid van het optische apparaat te behouden, wat kan worden bereikt met gecomprimeerde lucht;

Parameters:

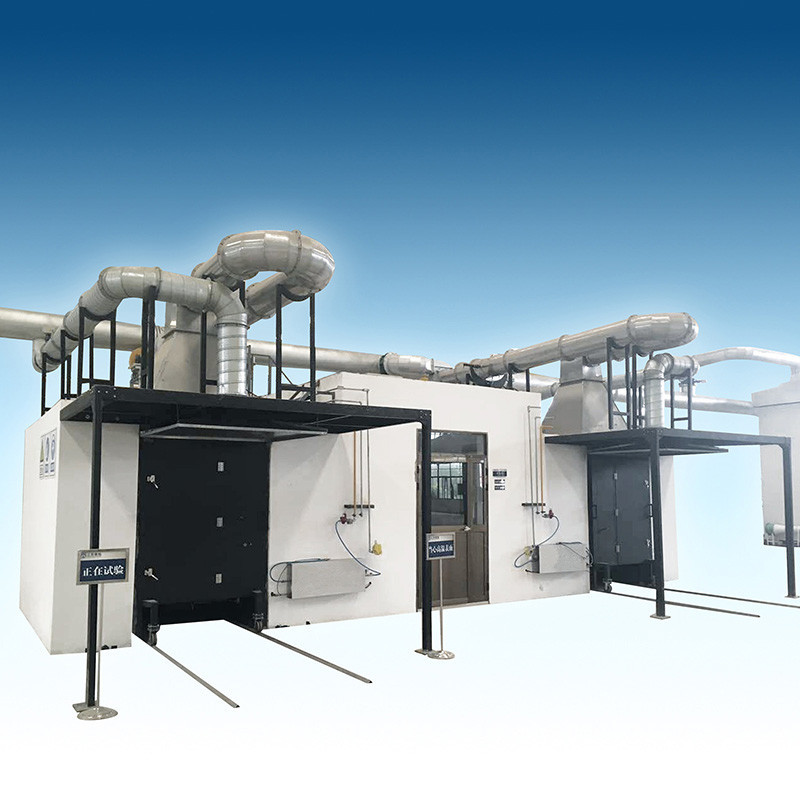

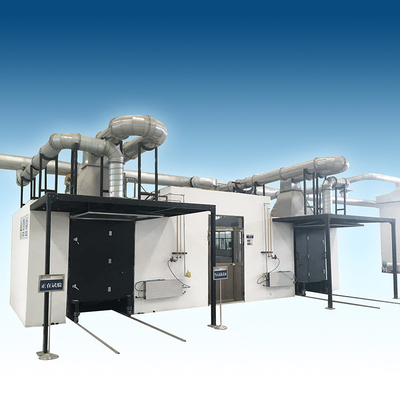

SBI Single Burning Item Echt beeld:
