Direct vlambeperking Gebouwmateriaal ontvlambaarheidstester volgens BS476 Deel 12

Inleiding:

• Toepasselijk op de Britse teststandaard voor bouwmaterialen en hoge ijzeren vlamvertrager, conform de normen van BS 476-7,de testmethode om de classificatie van de oppervlakte van de vlam van producten te bepalen.

• BS476-7 Direct vlambeperking Gebouwmateriaal ontvlambaarheidstesterwordt hoofdzakelijk gebruikt voor de bepaling van de verspreiding van de vlam op het blootgestelde oppervlak van de muur en het plafond.met een kleine vlam om monsters aan te steken, en bepaling van de kritieke warmte-stroom.

• BS476-7 Direct vlambeperking Gebouwmateriaal ontvlambaarheidstester de oppervlakte van het stralingspaneel is 850 mm×850 mm, de proefmonsterhouder gebruikt een waterkoelingsmethode, die is uitgerust met een kalibratiebord en een warmteflussensor waarmee het warmteflussprofiel kan worden gekalibreerd.Voor de laboratoriumruimte is meer testapparatuur vereist, moet de gebruiker meer veiligheidsmaatregelen hebben om het testinstrument te monteren.

Normen:

BS 476 Deel 7

Toepassingsgebied:

• Bouwmaterialen;

Kenmerken:

• Dit apparaat bestaat uit een stralingspaneel dat verticaal in een surround is gemonteerd en op een frame steunt.

• Het stralingspaneel is besmet met een gas-lucht mengsel.

• Het stralingspaneel is 850 mm vierkant voor een poreus vuurvaste brandblok, ontworpen om een efficiënte verbranding van het lucht-gas-luchtmengsel te garanderen,met geen vlam op het oppervlak van het paneel onder bedrijfsomstandigheden.

• Het stralingspaneel en zijn omgeving zijn op een raam bevestigd, zodat het midden van het paneel ongeveer 1250±100 mm boven vloerniveau ligt.

• Aan de ene zijde van het apparaat gemonteerd een monsterhouder en een vuurplaat.

• De monsterhouder bestaat uit een watergekoeld stalen frame met watergekoelde voorplaten.De gezichtsplaten overlappen de monsters met 20±2 mm op hun bovenste en onderste randen en over de verticale rand grenzend aan het stralingspaneel.

• Een veerbeladen klem wordt geplaatst om het monster tegen de oppervlakteplaten te klemmen.

• De draagbare watertoevoer naar de monsterhouder zorgt ervoor dat de maximale temperatuur bij de uitlaat van de monsterhouder niet hoger is dan 35 °C.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• De hoogte van de monsterhouder is geslingerd zodat deze horizontaal tussen de proeven van het oppervlak van het stralingspaneel kan worden gewogen.van de testpositie naar de standbypositie en omgekeerd.

• De pilootbrander bestaat uit een stalen buis.

• De gas- en luchtleidingen naar het stralingspaneel bevatten stroommeters, drukregulatoren, bedieningskleppen en veiligheidsvoorzieningen.

• Verwarmingsstroommeter: bereik: 0 ~ 50 kw/m2; oppervlakte-emissiviteit:ɛ=0,95±0.05.

• Een nepkalibratietafel met houder, een gekalibreerde warmte-stroommeter en montage.

Parameters:

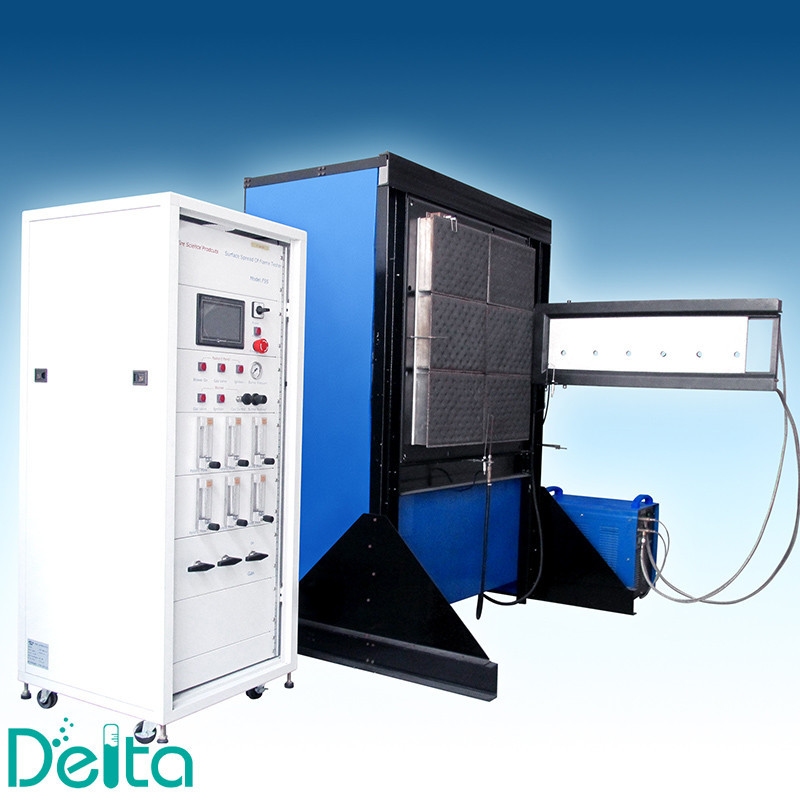

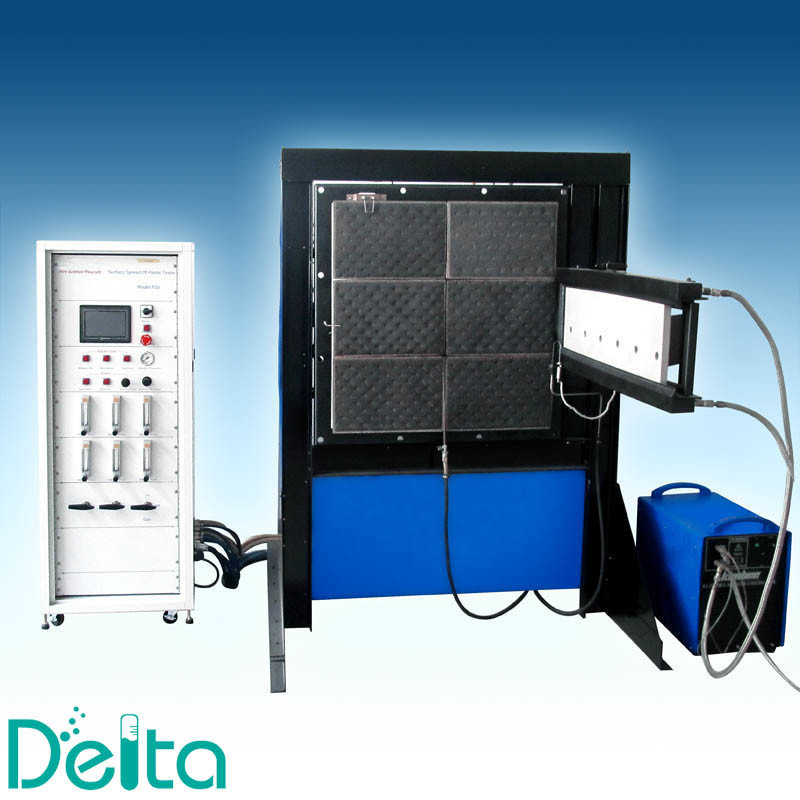

BS476-7 Direct vlambeperking Gebouwmateriaal ontvlambaarheidstesterEcht beeld:
