Gebouwmateriaal en toepassingsmateriaal druppeltester.Model NF505

Inleiding:

• De druppelproef volgens NF P 92-505 is een aanvullende brandreactieproef voor de M-classificatie van bouw- en montagematerialen.Het wordt gebruikt voor thermisch-smeltende materialen waarvoor sommige ontstoken of niet-druppelendeDeze test kan zowel de elektrische brandertest voor flexibele als dunne materialen zijn (NF P 92-503),of de stralingstest (epiradiatorkast) voor starre of flexibele en dikke materialen (NF P 92-501).

• In beginsel leidt ontsteking van de katoenen wol bij de druppelproef tot de indeling M4.de bij de hoofdproef verkregen indeling wordt gehandhaafd of het materiaal wordt verlaagd naargelang er tijdens dezelfde hoofdproef niet-ontstoken of ontstoken druppels warenBij holing zonder ontsteking of met een kortdurende ontsteking bij de hoofdtest,Deze schets is ook van toepassing op de aanvullende vlambestandheidstest (NF P 92-504) wanneer er tijdens deze aanvullende test opnieuw niet-ontstoken of ontstoken druppels zijn opgetreden..

Toepassingsgebied:

• Bouwmaterialen;

• spoor;

• Inrichting van auto's;

Kenmerken:

Het druppeltoetsapparaat bestaat uit de volgende onderdelen die op een gemeenschappelijke basis zijn samengesteld:

• In het bovenste deel van de eerste stand wordt de warmtestralingsbron van het type epiradiator met een nominale vermogen van 500 W geplaatst.waarvan het stralingsoppervlak is gemaakt van een doorschijnende glasvormige gesmolten silica schijf met een diameter van 100 mm.

• Met een draagbare handgreep kan de epiradiatorondersteuning licht omhoog worden gehaald om in het horizontale vlak 90° te draaien om deze van het proefstuk te verwijderen.

• De tweede standaard is voorzien van een in hoogte verstelbare behuizing met aan het bovenste deel de steun voor het proefstuk en aan het onderste deel de dropvat, waarbij deze twee delen 300 mm van elkaar verwijderd zijn.

• De teststuk steun is gemaakt van een metalen ring waarop een vlak cirkelvormig raster van roestvrijstalen draad ligt.

• De druppelvat bestaat uit een kleine schotel waarvan de platte bodem volledig bedekt is met katoenen wol.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Parameters:

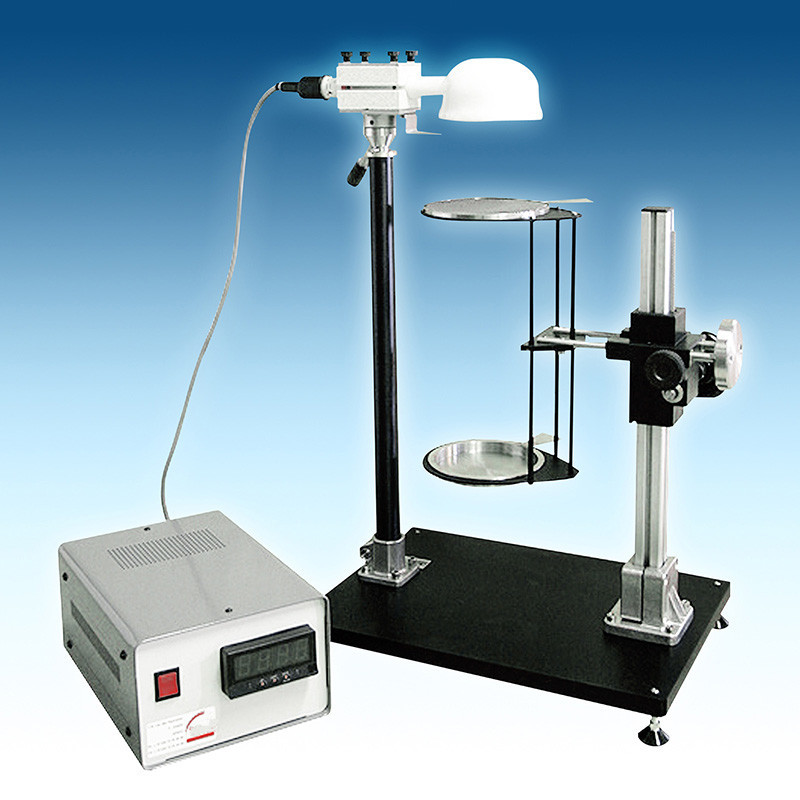

NF505 Druppeltester Echt beeld:
