Driefasige energie-kwaliteitsanalysator, energie-kwaliteitsdata-logger

Driefasige energie-kwaliteitsanalysator, energie-kwaliteitsdata-logger

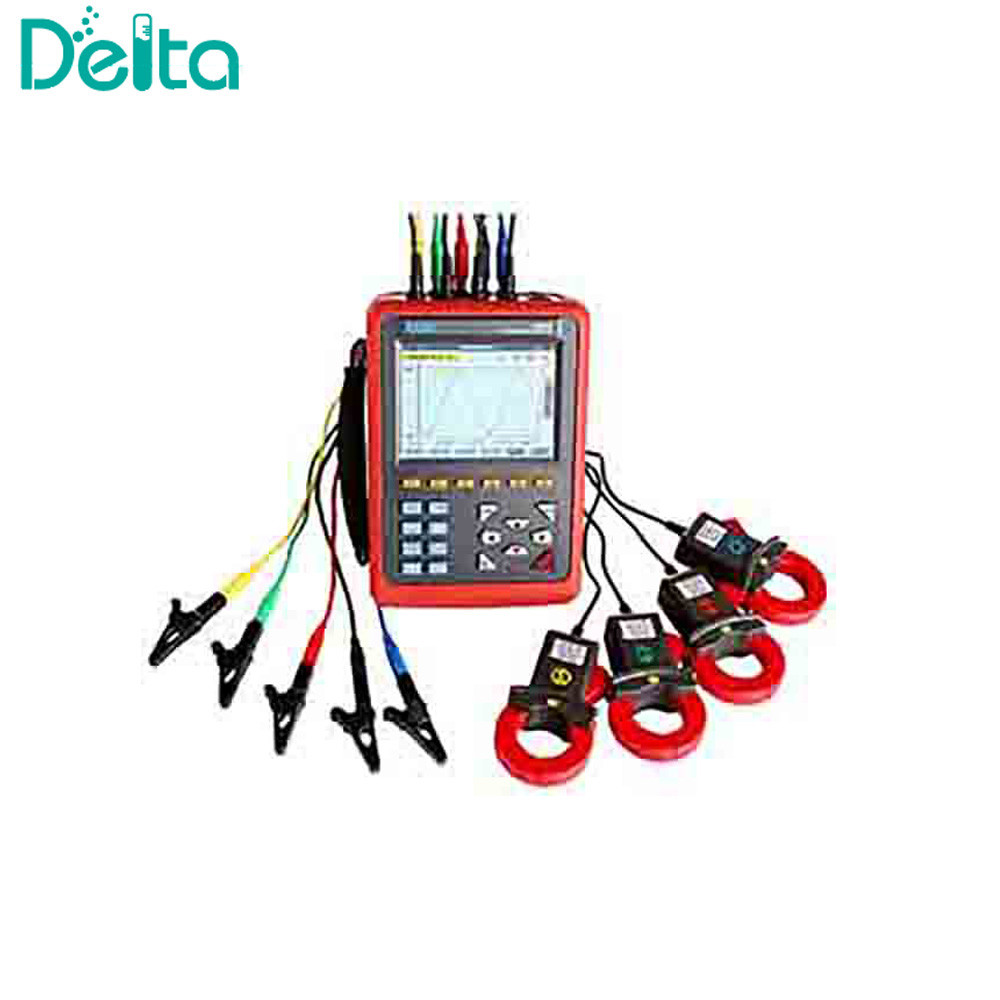

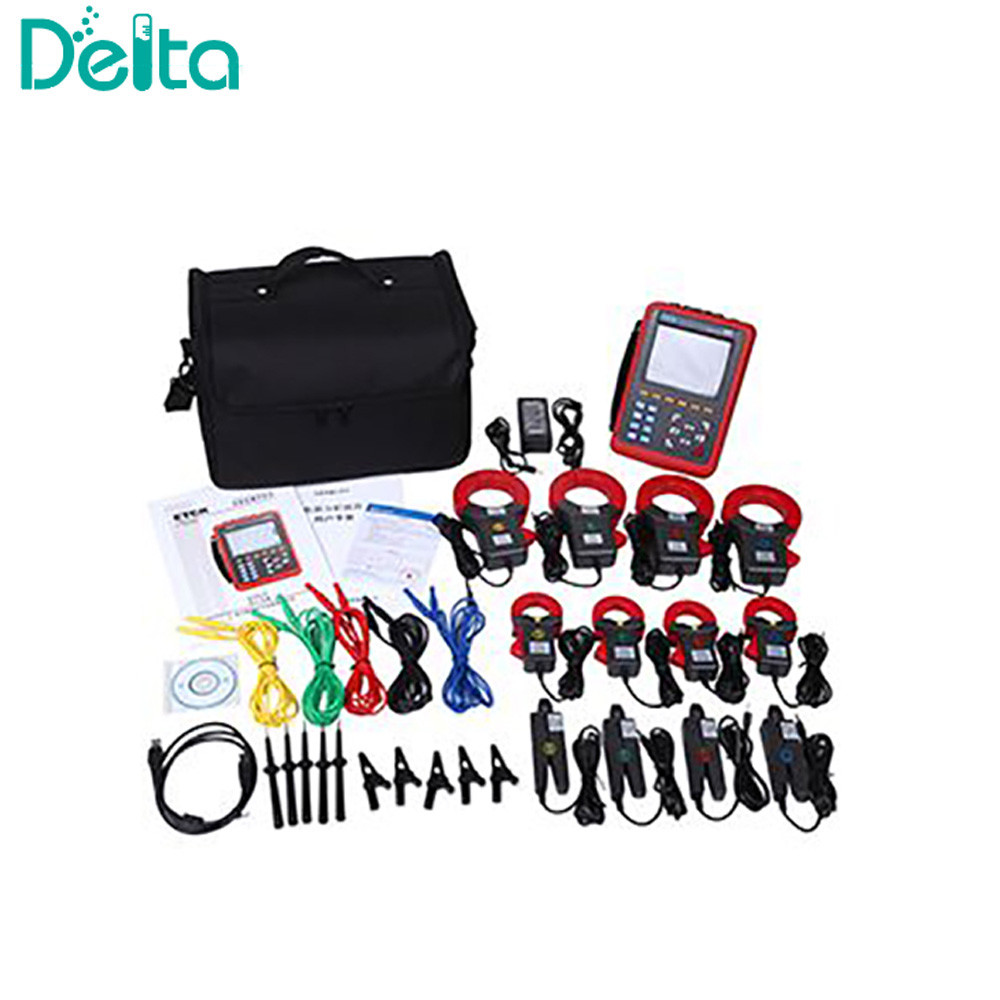

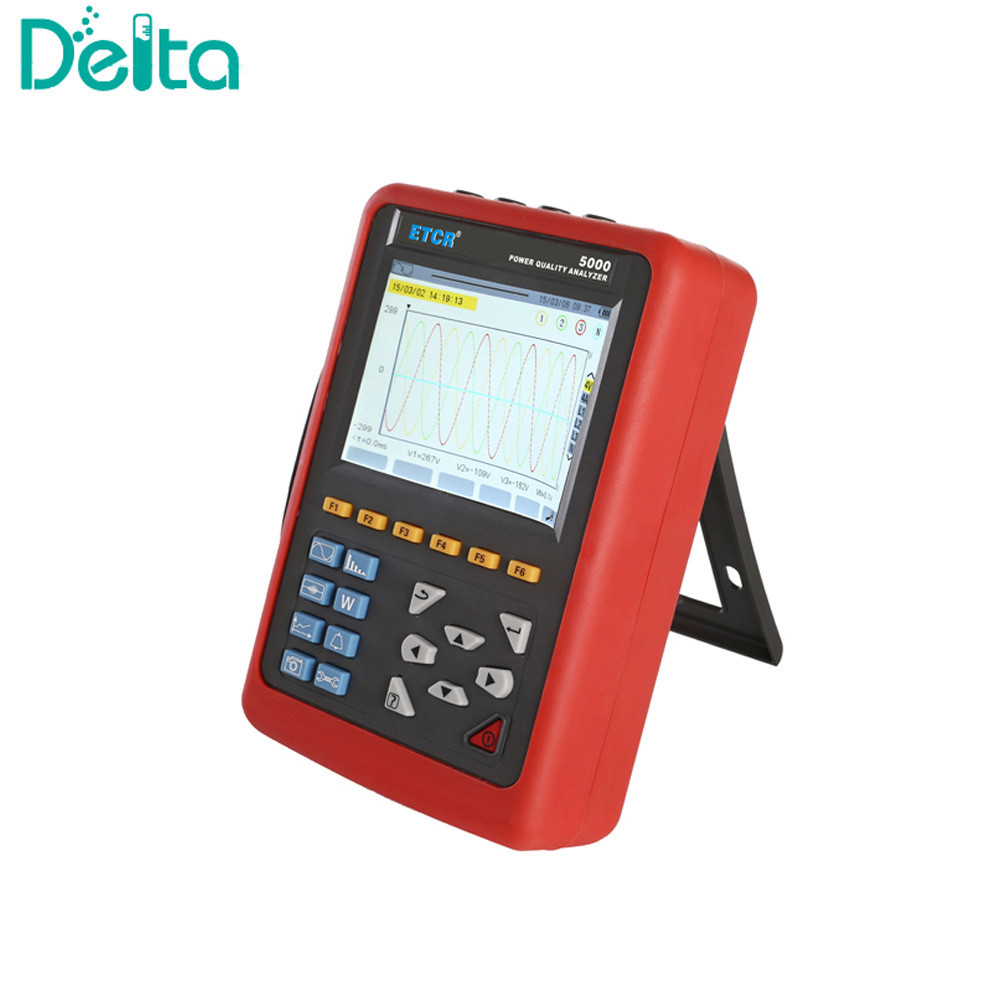

Inleiding:
ETCR-5000Drie-fase Power Quality Analyzer, Power Quality Data Logger isspeciaal ontworpen voor uitgebreide analyse en diagnose van alle elektrische parameters van spanning, stroom, vermogen, vermogen, harmonische en fase.


Het is van toepassing op de elektriciteitsindustrie, petrochemie, metallurgie, spoorwegen, mijnbouwbedrijven, wetenschappelijke onderzoeksinstellingen en metrologische afdeling.
ETCR-5000 3-fasenvermogenkwaliteitsanalysator Vermogenkwaliteitsgegevensloggeris geschikt voorveldtests in drie fasen, multifunctioneel en intelligent, beknopt man-machine-operatie.

Parameters:

Invloedfactor	Testpunt	Basisconditie	Werkomstandigheden
Omgevingstemperatuur	Alle parameters	(23±2) °C	-10°C tot 40°C
Relatieve luchtvochtigheid	Alle parameters	40% tot 60%	< 80%
Fase-tot-neutraal spanning	Alle parameters	(100 ± 1%) V	1.0V ~ 1000V
Fase-naar-fase spanning	Echte RMS-fase-naar-fase-spanning	(200±1%) V	1.0V tot en met 2000V
Stroom	Ware RMS-stroom	(5±1%) A	10mA~ 1000A
Netwerkfrequentie	Alle parameters	50 Hz±0,1 Hz	40 Hz ~ 70 Hz
Faseverschuiving	Actief vermogen en actieve energie	Cosφ=1	Cosφ: 0,2 tot 1.0
	Reactief vermogen en reactieve energie	Sinφ=1	Sinφ: 0,2 tot 1.0
Harmonisch	Alle parameters	< 0,1%	00,0% tot 100%
Spanningsonbalans	Alle parameters	< 10%	00,0% tot 100%
Werkspanning van het apparaat	Alle parameters	DC9.8V±0.1V	DC9.5V~10.5V
externe elektrische velden, magnetisch veld	Alle parameters	Moet worden vermeden
Testpositie	Gemeten gerelateerde parameters van de stroom	Getoetsde draad in het midden van de klem.

Stroomvoorziening	Oplaadbare lithium-ion batterij 9,6V, back-up oplader.
Indicator van de batterij	Als de spanning te laag is, wordt de batterij na 1 minuut automatisch uitgeschakeld.
Energieverbruik	Stroomverbruik van normale test 490 mA, 8 uur continu werken.
Afbeeldingsmodus	LCD-kleurenscherm, 640 punten*480 punten, 5,6 inch, display domein: 116mm*88mm.
Grootte van de klem	008 kleine scherpe stroomklem: 7,5 mm*13 mm; 040 cirkelstroomklem: 35 mm*40 mm; 068 cirkelstroomklem: 68 mm*68 mm;
Afmetingen van het instrument	L*W*H: 240mm*170mm*68mm.

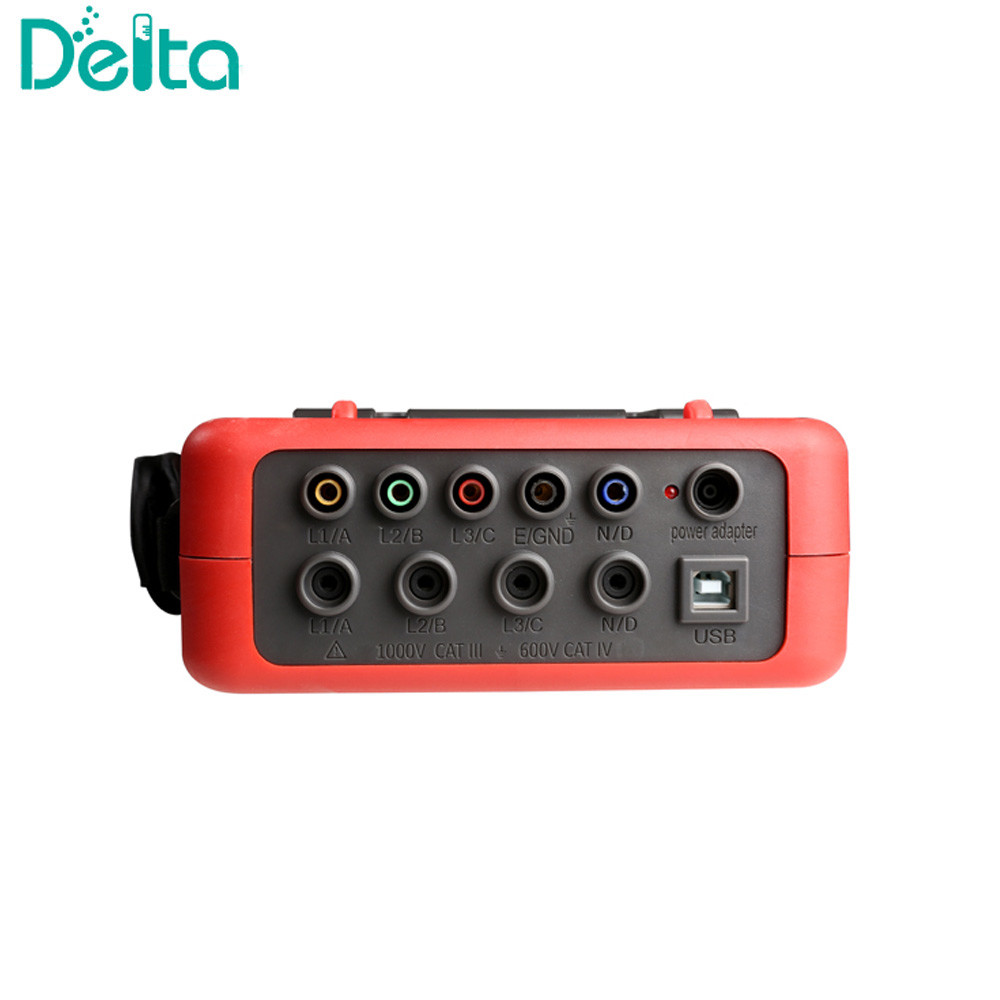

Aantal kanalen	4U/4I.
Fase-naar-fase spanning	1.0V~2000V.
Fase-tot-neutraal spanning	1.0V~1000V.
Stroom	008 klemstroom: 10mA~10,0A; 040-stroomklem: 0,10A~100A; 068 stroomklem: 1,0A tot 1000A; Optioneel stroomtransformer: instrumentinvoerstroom 1mA~500mA.
Frequentie	40 Hz tot 70 Hz.
Parameters van elektriciteit	W, VA, Var, PF, DPF, cosφ, tanφ.
Energieparameters	Waar, waar, waar.
Harmonisch	Orde 0-50.
Totale harmonische vervorming	Orde 0-50, elke fase.
Expert-modus	- Ja, dat is het.
Aantal Transiente gegevens	150 sets.
Spanning flikkerend	- Ja, dat is het.
Startmodus	Ja, 100 seconden.
3 fasen onbalans	- Ja, dat is het.
Registratie	300 dagen ((simultane opname van 20 parameters, opname van één punt om de 5 seconden).
Min/Max geregistreerde waarde	Meting van maximale en minimale waarden over een bepaalde periode.
Alarm	40 verschillende soorten parameters, 12.800 sets alarmmeldingen.
Hoogte	- Ja, dat is het.
Afbeelding van het fasordiagram	Automatisch.
Capaciteit van snapshots	60.
Menu taal	Engels/Chinees.
Communicatie	USB.
Automatisch uitschakelen	Wanneer een alarmcampagne wordt gestart of een zoektocht naar voorbijgangers, een inrush-stroomopname of een trendopname in behandeling is of gaande is, wordt het apparaat niet automatisch uitgeschakeld.
	In andere testmodus, 15 minuten zonder toetsendrukken, automatische uitschakeling na een minuut.
Achterlichtfunctie	Ja, geschikt voor gebruik's nachts en op donkere plaatsen.
Gewicht	Host: 1,6 kg (met batterij).
	008 kleine scherpe stroomklem: 170 g*4;
	040 cirkelstroomklem: 190 g*4;
	068 cirkelstroomklem: 510g*4;
	Testdraden en stroomadapter: 900 g;
	Totaal gewicht: ongeveer 10,5 kg (met verpakking).
Lange spanningstestdraad	- Drie meter.
Lange draad van de sensor	Twee meter.
Werktemperatuur en vochtigheid	-10°C tot 40°C; minder dan 80% RH.
Bewaaromgeving	-10°C tot 60°C; onder 70% Rh.
Inputimpedantie	Inputimpedantie van de testspanning: 1MΩ.
Voltage weerstaan	Het bestand zijn tegen 3700V/50Hz sinusvormige wisselspanning gedurende 1 minuut tussen de instrumentleidingen en de schelp.
Isolatie	Tussen de instrumentleidingen en de shell ≥ 10MΩ.
Structuur	Dubbele isolatie, met isolatie trillingsbestendige omhulsel.
Veiligheidsregels	IEC 61010 1000V Cat III / 600V CAT IV, IEC 61010-031, IEC 61326, Verontreinigingsgraad: 2.
Verpakkingsmaat	400*270*270mm) (L*W*H)
Gewicht	8 kg

Functies:

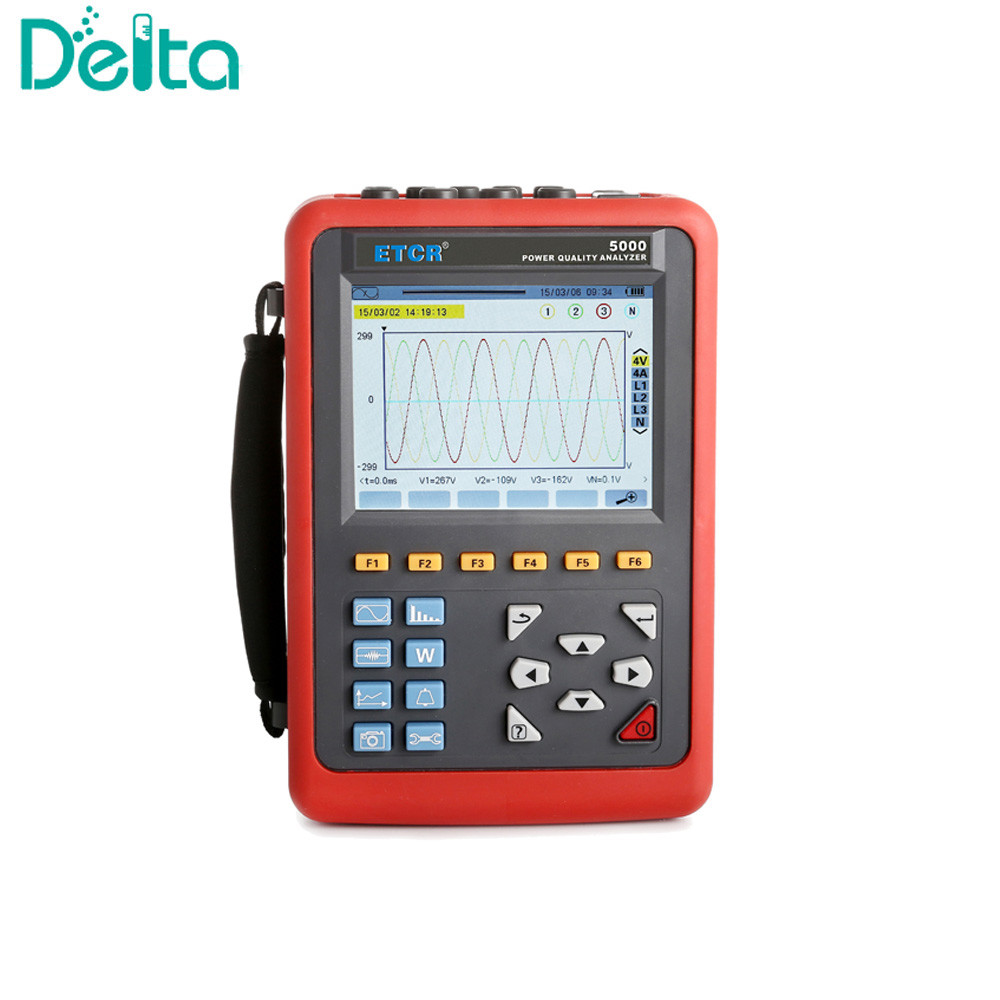

Real-time weergave van de golfvorm (4 kanalen spanning/4 kanalen stroom).
Waardige RMS-waarden van spanningen en stromen.
De gelijkstroomcomponenten van spanningen.
Piekstroom- en spanningswaarden.
Minimale en maximale RMS-stroom- en spanningswaarden voor de halve cyclus.
Phasor diagram weergave.
Meting van elk harmonisch tot orde 50.
Bardiagrammen tonen harmonische verhoudingen van stroom en spanning van elke fase.
Totale harmonische vervorming (THD).
Actief, reactief, schijnbaar vermogen, per fase en cumulatief.
Actieve, reactieve, schijnbare energie, per fase en cumulatief.
Transformer K-factor.
Vermogensfactoren (PF) en verplaatsingsfactoren (DPF of COSΦ).
Kortdurende flikkerende spanning (PST).
Driefasige onbalans (stroom en spanning).
