FAR 25.853 Boeing BSS 7365 Brandproefapparatuur voor luchtvaartmaterialen

Inleiding:
FAR 25.853 Boeing BSS 7365 Brandproefapparatuur voor luchtvaartmaterialen, volgens FAR deel 25 aanhangsel F deel VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

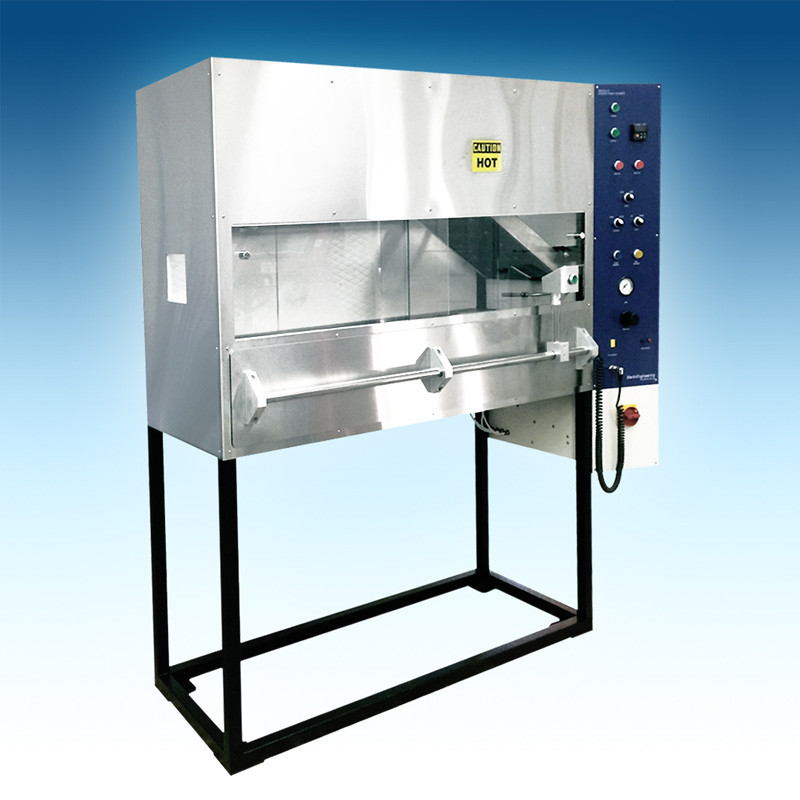

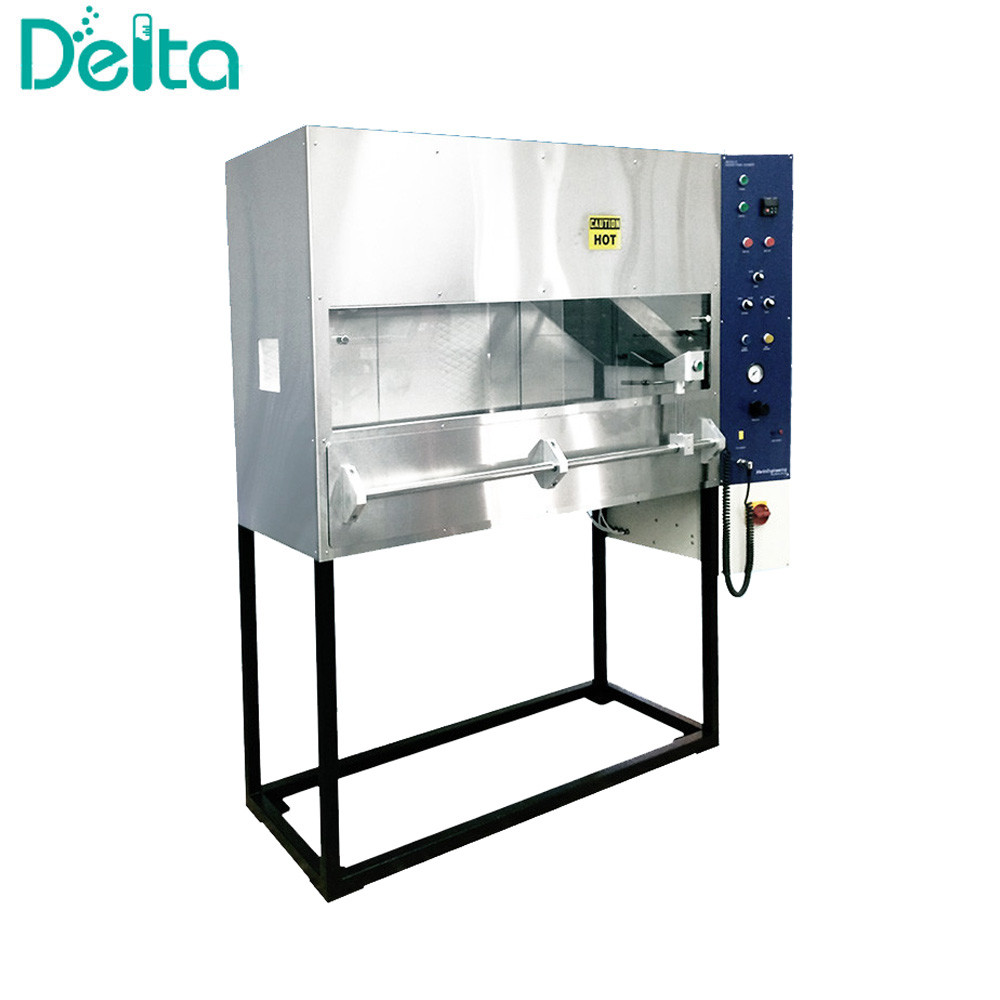

FAR 25.853 Brandproefapparatuur bestaat uit:

• De testkamer is gemaakt van roestvrij staal en heeft een binnenplaat van 0,5 inch. De testkamer bestaat uit een glazen uitzichtvenster, een interne schoorsteen en schuiftafels.
• De stralingswarmtebron is een elektrische verwarmingsplaat van 400 VAC in drie fasen met PID-temperatuurregeling en een temperatuurregeling nauwkeurigheid van 0,1 graden.
• De stralingswarmtebron is gemonteerd in een frame met zes 76 mm brede stralingsstrips.met een diameter van niet meer dan 20 mm,.
• De stralingsplaat wordt in de testkamer geplaatst met een hoek van 30 graden ten opzichte van het horizontale vlak van het monster.
• Er is een pneumatische schuiftafel voorzien waarmee de gebruiker automatisch controle kan krijgen over de in- en uitgang van het monster.
• De brander is een asymmetrische propaan-luchtbrander met een diafragma van 0,15 mm met een venturi-voormengtoestel.
• Een beweegbare brander (pneumatische aandrijving) waarmee de vlam horizontaal en ten minste 51 mm boven het vlak van het monster kan staan.
• een thermocouple die aan de achterzijde van de behuizing kan worden geplaatst, 279 mm van de achterwand van de behuizing, 292 mm van de rechterkant van de behuizingswand en 51 mm onder de stralingsplaat,met een nauwkeurigheid van 2 graden.
• Watergekoelde warmte-stroommeter met een meetbereik van 0 tot 50 KW/m2, voorzien van een zelfcirculerend waterkoelsysteem.
• Het kalibratiehoudingsraam heeft drie aansluitingen met een diameter van 25,4 mm door de draagplaat,het middelpunt van de eerste aansluiting is 191±3 mm van het oppervlak van de thermische stralingsplaat en het middelpunt van de twee aangrenzende aansluitingen is 51 mm van elkaar verwijderd.
• Biedt twee monsterhouders, twee monsterhouders, één standaardtype en één kort type voor hook- en lustest.
• Uitgerust met data-acquisitie systeem en window software.
