Met batterij draagbare transformer, polariteitsonderzoekinstrument voor het draaiverhouding

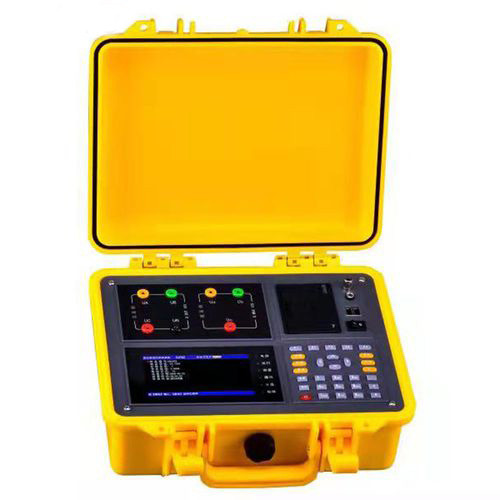

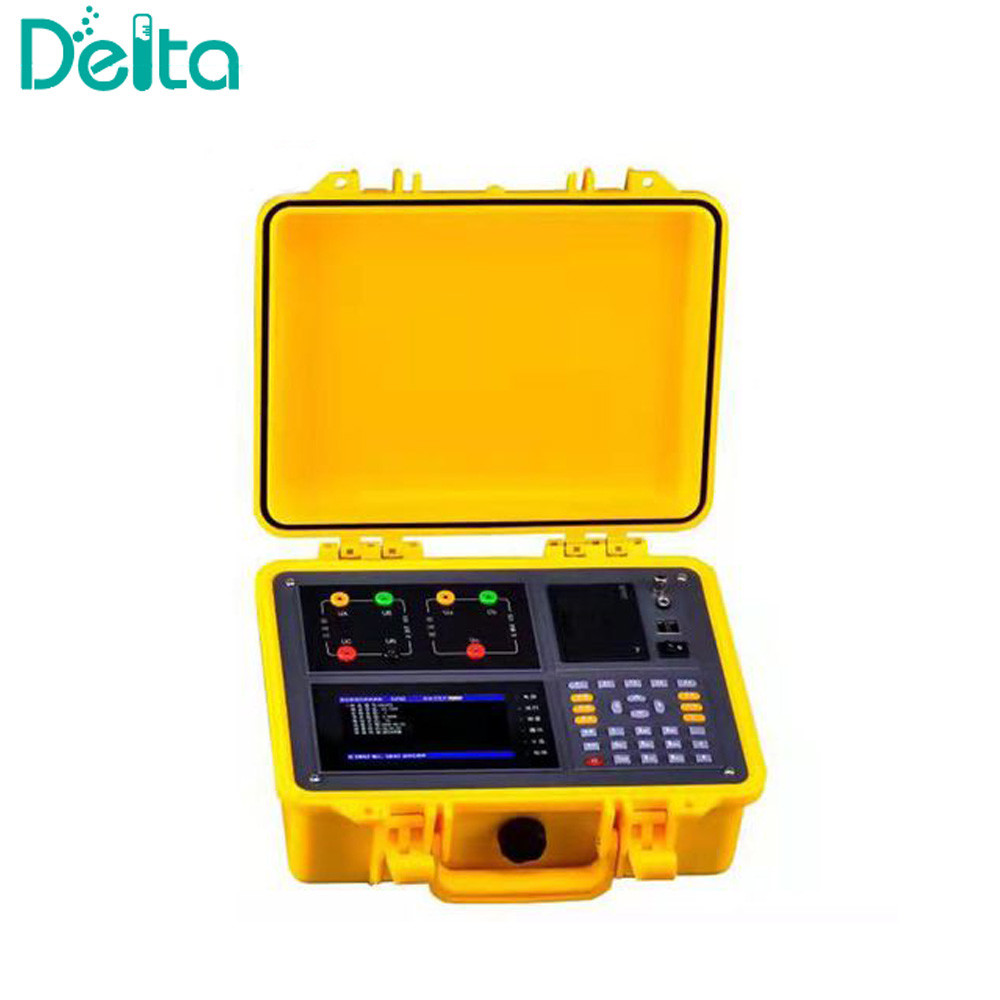

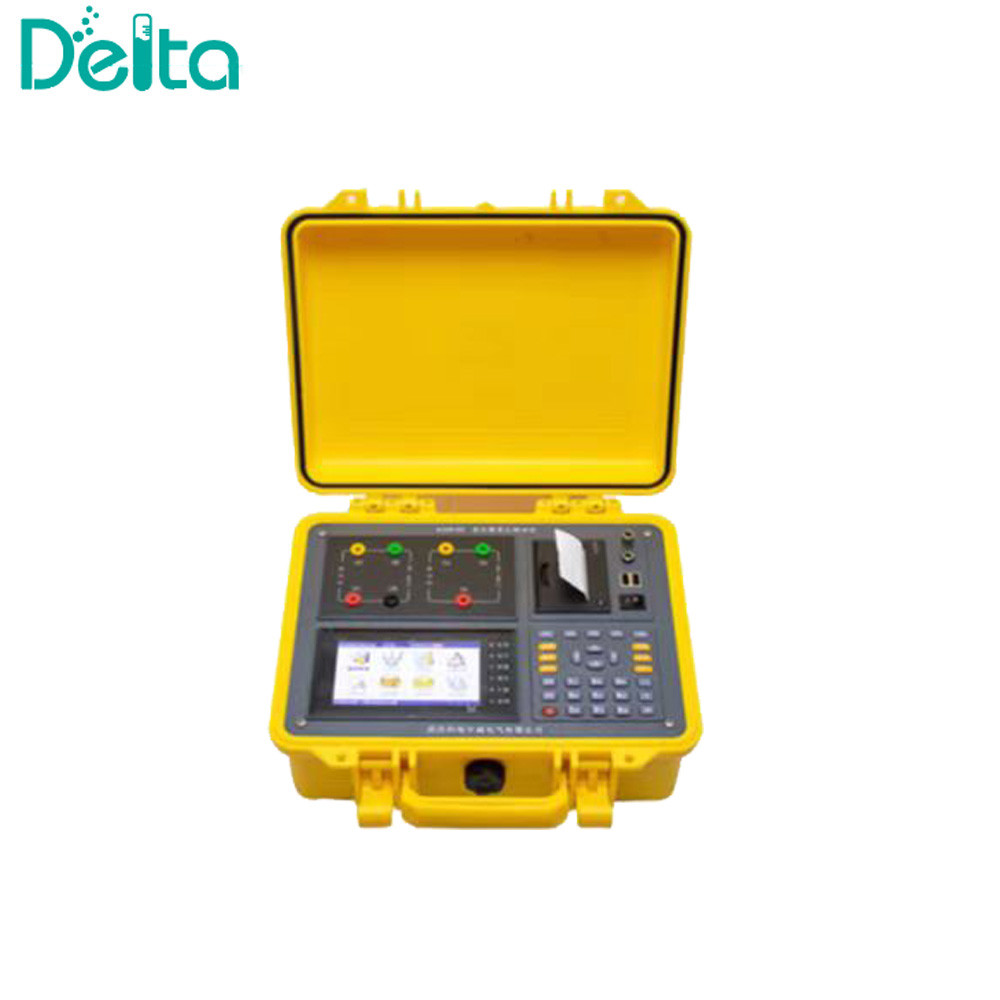

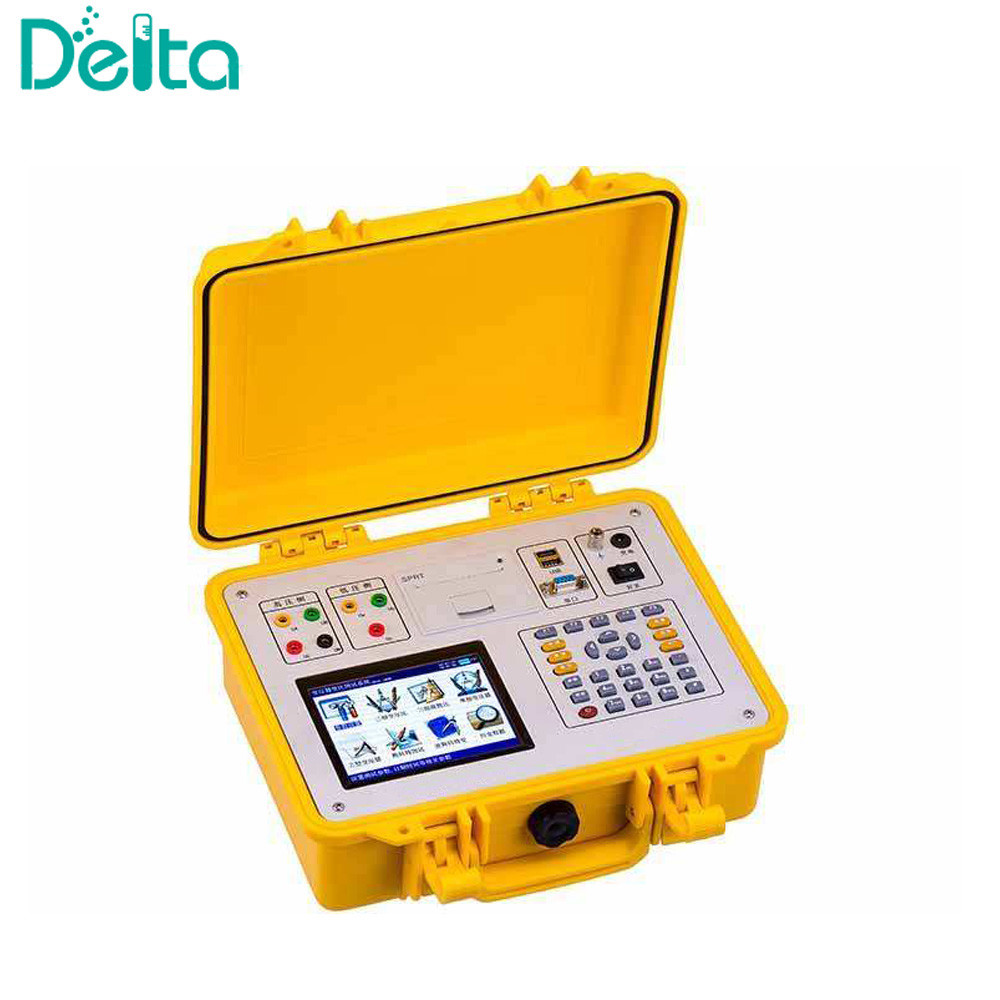

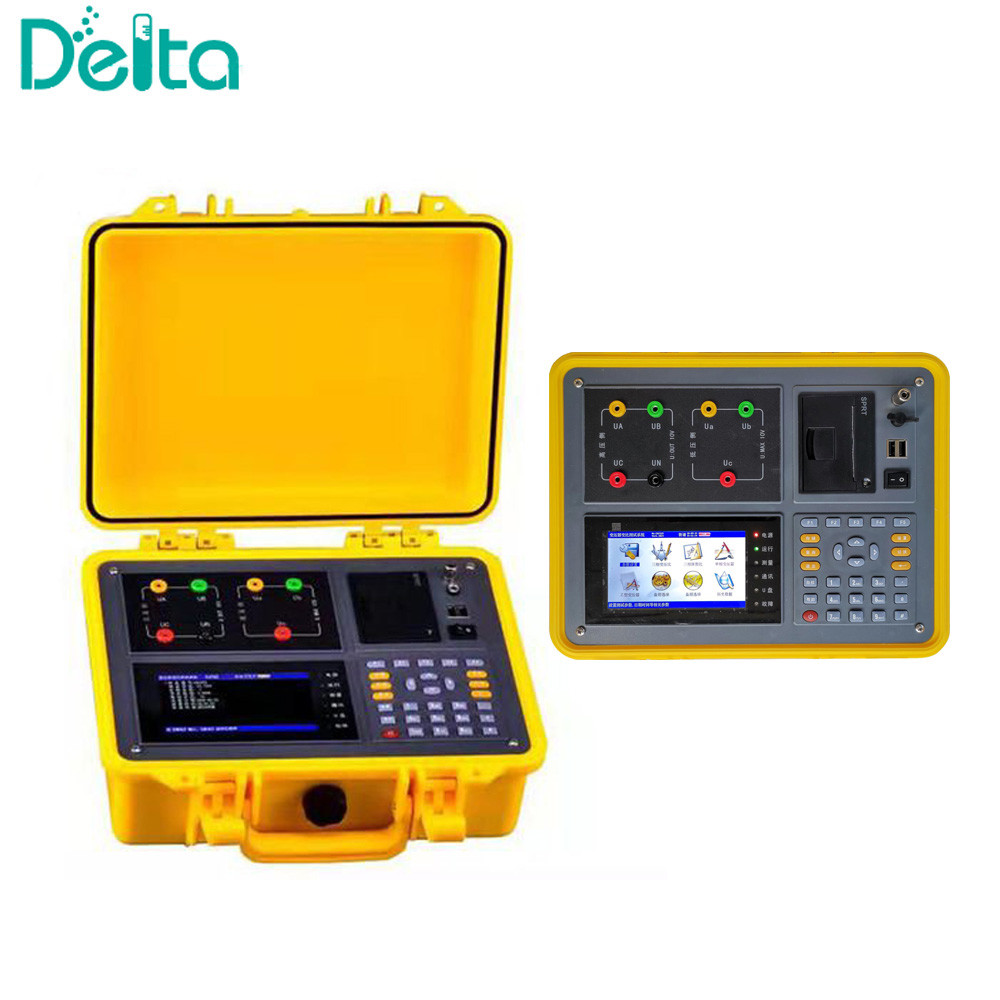

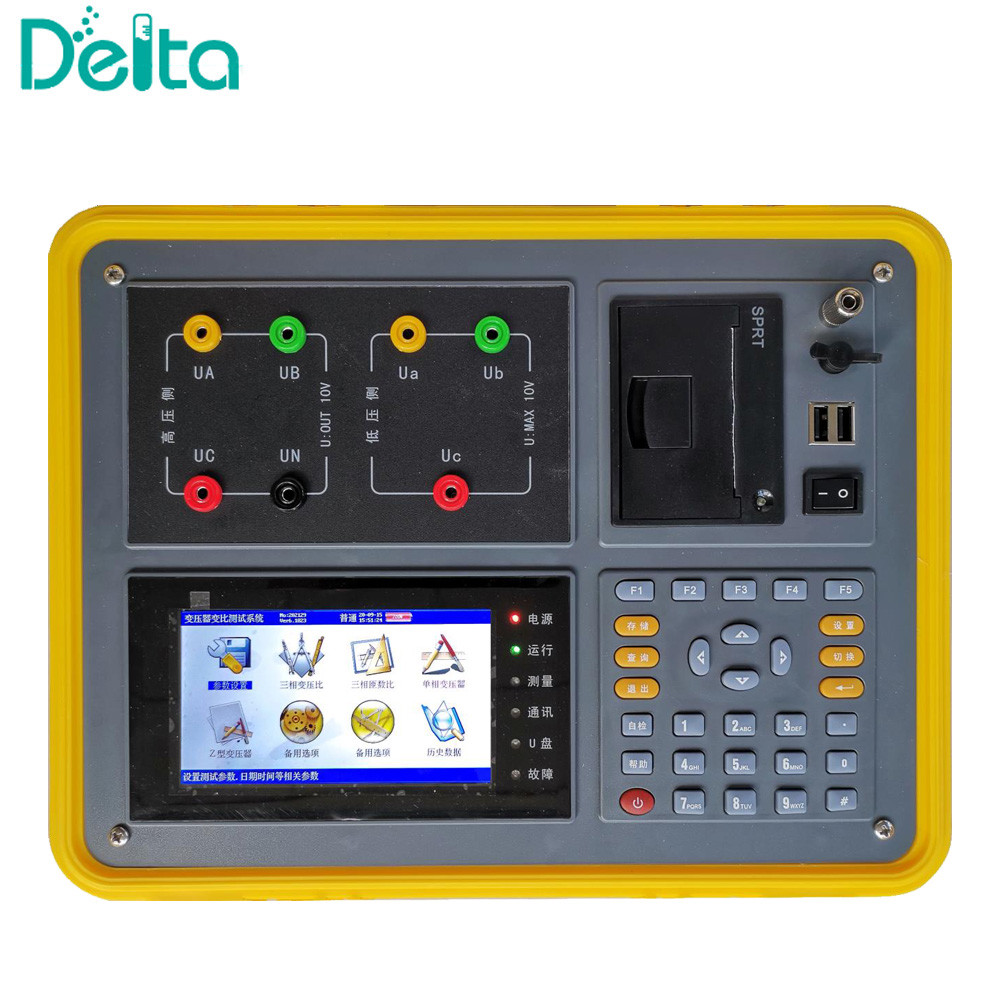

TTR-III Draagbare transformer met batterij, instrument voor het testen van de polariteit van de draaiband

Inleiding:
TTR-III draagbare transformator draaiverhouding polariteit test instrument is onafhankelijk ontwikkeld en geproduceerd door ons bedrijf volgens de gebruiker op locatie gebruik vereisten.volledig in functie, en stabiel en betrouwbaar in gegevens.
Het is ook de bedoeling van deDe eerste variabele verhouding testerin China datkan blind testen uitvoeren(nauwkeurige meting zonder de verbindingsmethode en de groep van de te testen transformator te kennen)en test de parallelle looptoestand van de hoofdtransformer.
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument kan het probleem van parallelle werking van transformatoren vanaf de wortel testen.
Het TTR-III draagbare instrument voor het testen van de polariteit van de draaiverhouding van transformatoren is de meest geavanceerde en multifunctionele draaiverhoudingstester in China.

Hoofdparameters:
1. Verhoudingsmetingsbereik: 0,9 tot 10000
2Meesnelheid: voltooi de driefasetest binnen 1 minuut.
3. nauwkeurigheid: hoge spanning zijdespanning is 0,05%, lage spanning zijdespanning is 0,1%
4.Ratio meetnauwkeurigheid: 0,9-1000: 0,1% 1000-3000: 0,2% 3000-10000:00,3%
5Stroomvoorziening: AC220V, 50Hz en DC oplaadbare batterij.
5Gewicht: 3 kg.

Hoofdkenmerken:
1- Multifunctie:

Test van parameters	Eenfasige transformator	3 Fase transformator
- Het is een test.	- Ja, dat klopt.	- Ja, dat klopt.
Fasehoekonderzoek	- Ja, dat klopt.	- Ja, dat klopt.
Polariteitsonderzoek	- Ja, dat klopt.	- Ja, dat klopt.
Vectorgroeponderzoek	/	- Ja, dat klopt.

2. Blinde testfunctie: het is niet nodig de bedradingsmethode en -groep te selecteren en de meting van Y/△,△/Y-transformatoren vereisen geen externe kortsluiting en de bedradingsmethode kan automatisch worden ingeschakeld volgens de geselecteerde testinhoud.
3. Tap test: Het kan snel de transformatieverhouding en transformatieverhouding fout bij elke tap wisselpositie meten.en de transformatieverhouding fout van elke kraan positie kan worden berekend zonder herhaalde input.
4De grootte en faseverhouding tussen verschillende spanningen en stromen worden visueel weergegeven door middel van vectordiagrammen, zodat gebruikers gemakkelijk de werkelijke betekenis van elke parameter kunnen begrijpen.
5De door dit instrument gebruikte testbron is een digitaal gesynthetiseerde standaard sinusvormige digitale bron met een vervormingsgraad van minder dan 0.1% en wordt niet beïnvloed door de kwaliteit van de bedrijfsvoeding
