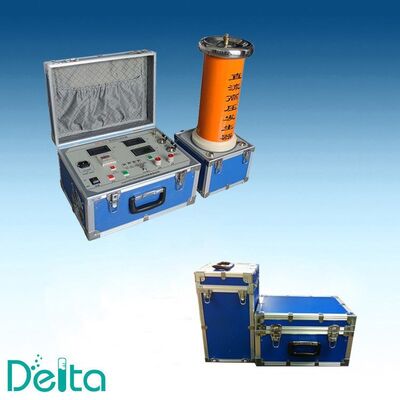

De ZGF-400kV/3mA DC Hoogspannings Testset is een serie-geëxciteerde, olie-geïsoleerde DC hoogspanningsgenerator ontworpen voor veld- en laboratoriumtesten van 110kV en 220kV klasse stroomkabels, zinkoxide overspanningsafleiders, doorvoeren, transformatoren en schakelapparatuur. Het levert een continu instelbare 0-400kV DC uitgang bij 3mA nominale stroom, met een 0.75 U1mA automatische referentiemeting functie voor MOA (metaaloxideafleider) lekstroomtesten.

Toepassing

DC weerstandsspanningstesten blijft de meest praktische methode voor het evalueren van de isolatietoestand van oliegevulde kabels, verouderde XLPE-kabels waar AC-testen niet beschikbaar is, en voor het meten van de 1mA referentietestspanning (U1mA) en 0.75 U1mA lekstroom van zinkoxideafleiders. De 400kV/3mA rating dekt 220kV afleiders en 110kV kabelsystemen met een ruime marge, terwijl de lichtgewicht modulaire constructie het mogelijk maakt de unit door twee technici naar onderstations en kabelgoten te dragen.

Belangrijkste Kenmerken

• Continu instelbare uitgang van 0 tot 400kV DC, nominale stroom 3mA
• Automatische MOA-testen: meet U1mA en 0.75 U1mA lekstroom, berekent de verhouding en print het resultaat
• Hoge stabiliteit onder capacitieve belasting; rimpelfactor beter dan 0,5% bij nominale uitgang
• Overspanning, overstroom en nulstart beveiliging met automatische uitschakeling
• Groot LCD-display met Chinees/Engels menu, real-time spanning- en stroomcurves
• Geïntegreerde 0.75 U1mA één-knops bediening voor afleider testen
• Olie-geïsoleerde hoogspannings tank met optie voor luchtgekoelde of oliegekoelde transformator
• Draagbaar modulair ontwerp: HV tank, regelunit en verbindingskabels in aparte koffers

Technische Specificaties

Standaard Accessoires

• Oliegevulde HV generator tank met HV uitgangsbushing
• Digitale regelunit met LCD-display en printer
• Ontladingsstaaf geschikt voor 400kV
• Micro-amperemeter en afgeschermde meetkabel
• Aardingskabels en aardingsstaaf
• Reserve afdichtingen en olie vul trechter
• Handleiding voor bediening en onderhoud in het Engels
• Fabriekstestrapport en kalibratiecertificaat

Testnormen

De set is ontworpen ter ondersteuning van testen in overeenstemming met IEC 60060-1 (hoogspannings testtechnieken), IEC 60076-3 (isolatieniveaus van vermogenstransformatoren) en DL/T 596 (preventieve testen van elektrische apparatuur). Voor het testen van zinkoxideafleiders volgt de U1mA en 0.75 U1mA procedure IEC 60099-5 en GB 11032.

Waarom deze set kiezen

Elke unit wordt geassembleerd, met olie gevuld en 1 uur op nominale spanning gedraaid voor levering, met de testgolfvorm en lekstroom geregistreerd in het fabriek rapport. De regelunit slaat de laatste 50 testrecords op, wat handig is voor periodieke vergelijking van de lekstroom van afleiders op dezelfde locatie. Wij leveren 220V/50Hz en 110V/60Hz ingangsversies, en kunnen op verzoek een positieve polariteit uitgang leveren.

FAQ

V: Kan de set 220kV kabels testen?
A: Ja. 400kV DC dekt de DC weerstandsspanningstestspanning voor 220kV klasse kabels met marge. Voor zeer lange kabeltrajecten moet de laadstroom worden gecontroleerd ten opzichte van de 3mA rating, en we kunnen een 5mA model aanbieden indien nodig.

V: Is een ontladingsstaaf inbegrepen?
A: Ja, een ontladingsstaaf met aardingskabel geschikt voor 400kV is inbegrepen in de standaard leveringsomvang.

V: Wat is de garantie?
A: Eén jaar garantie op de complete set, met levenslange technische consultatie en levering van reserveonderdelen voor tien jaar.
